Zusammenfassung

Rohrpfosten und Schilderständer sind unverzichtbare Elemente für die sichere und dauerhafte Befestigung von Verkehrs- und Hinweisschildern. Sie bestehen in der Regel aus robustem Stahl oder Aluminium und dienen als stabile Träger für Schilder, die klare Informationen und Orientierung bieten. Diese Vorrichtungen kommen in unterschiedlichsten Bereichen zum Einsatz, beispielsweise auf Baustellen, Firmengeländen, in öffentlichen Verkehrsbereichen oder auf privaten Grundstücken.

Die Hauptaufgabe von Rohrpfosten und Schilderständern ist es, Schilder so zu positionieren, dass sie gut sichtbar und dauerhaft sicher befestigt sind. Je nach Anwendungsbereich sorgen sie dafür, dass Hinweise, Warnungen oder Wegweiser optimal wahrgenommen werden. Auf Baustellen werden sie häufig genutzt, um Verkehrsteilnehmer über Umleitungen, Gefahrenzonen oder Baustellenzugänge zu informieren. Auf Firmengeländen dienen sie der Kennzeichnung von Parkplätzen, Zufahrtswegen oder Sicherheitszonen.

Die Montage erfolgt meist mit Hilfe von Erdankern oder Bodenhülsen, die eine feste Verankerung im Boden ermöglichen. Zusätzlich kommen Befestigungselemente wie Rohrschellen zum Einsatz, um die Schilder sicher an den Pfosten zu befestigen. Rohrpfosten sind in unterschiedlichen Durchmessern und Längen erhältlich, sodass sie an die spezifischen Anforderungen angepasst werden können.

Mit Rohrpfosten und Schilderständern wird nicht nur die Sichtbarkeit von Schildern gewährleistet, sondern auch deren langfristige Standfestigkeit. Dadurch tragen sie entscheidend zur Sicherheit und Orientierung in verschiedensten Umgebungen bei, sei es im öffentlichen Raum, auf Firmengeländen oder in temporären Situationen wie auf Baustellen.

Inhaltsverzeichnis

Beratung zu Rohrpfosten und Schilderständer

Aufstellung von Verkehrsschildern und die Wahl des passenden Zubehörs

Die deutsche IVZ - Norm (Industrie-Norm für Aufstellvorrichtungen von Standardverkehrszeichen) wurde von der Güteschutzgemeinschaft Verkehrszeichen und Verkehrseinrichtungen e.V. herausgegeben. Sie regelt die Aufstellung von Verkehrszeichen einschließlich der Vorrichtungen zur Aufstellung und Befestigung sowie der Gründung (Verankerungen bzw. Fundamente).

Die Norm gilt für sämtliche Aufstellvorrichtungen, Befestigungsmittel und Gründungsarten von Verkehrsschildern im Bereich der StVO, RWB und RWBA (außer Anbringungen über Kopf). Erstmals wurde die IVZ-Norm 1967 veröffentlicht. Aktuell liegt das Regelwerk in der Ausgabe von 2007 vor.

Rohrpfosten als Aufstellvorrichtung

Die Aufstellung der Verkehrsschilder und Verkehrszeichen erfolgt mit Rohrpfosten aus Stahl oder Aluminium.
Für Rohrrahmen sind Stahlrohre zu verwenden. Rohrpfosten und Rohrrahmen einschließlich Befestigungsmittel sind nach IVZ-Norm (Industrie-Norm für Aufstellvorrichtungen von Standardverkehrszeichen) herzustellen und auszuliefern. Für Rohrpfosten ohne Fußplatte bedeutet dies, dass stets ein Erdanker sowie ein Kunststoffkappe zum Lieferumfang gehören.

Die Kunststoffkappe sichert hierbei, dass der Pfosten wasserdicht verschlossen ist. Der Erdanker übernimmt die Aufgabe der Verdrehsicherheit.

Die IVZ Norm definiert neben dem oben benannten Lieferumfang folgenden Kombinationen aus.

Durchmesser und Wandung für Rohrpfosten:

Für Stahlrohrpfosten

  • Durchmesser 60,3 mm und Wandung 2,0 mm
  • Durchmesser 76,1 mm und Wandung 2,0 mm
  • Durchmesser 76,1 mm und Wandung 2,9 mm
  • Durchmesser 88,9 mm und Wandung 3,2 mm

Für Aluminiumrohrpfosten

  • Durchmesser 60,0 mm und Wandung 2,5 mm
  • Durchmesser 76,0 mm und Wandung 3,0 mm
  • Durchmesser 108,0 mm und Wandung 4,0 mm

Das brewes Standardangebot umfasst Rohrpfosten aus verzinktem Stahl in den Durchmessern 60,3 mm und 76,1 mm mit einer Wandstärke von 2,0 mm.

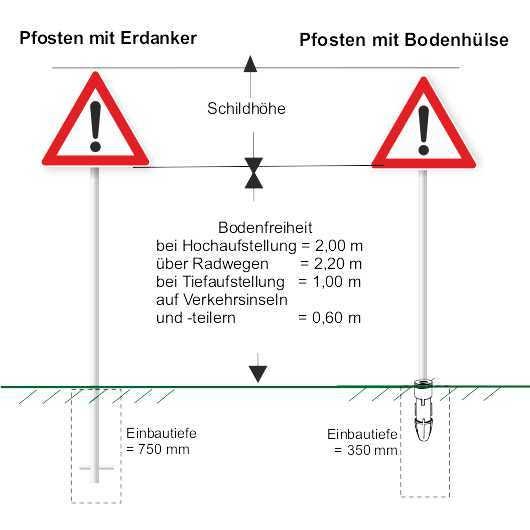

Ermittlung der richtigen Pfostenlänge

Die erforderliche Pfostenlänge ergibt sich aus der Schildhöhe + erforderlicher Bodenfreiheit + Einbautiefe

Entsprechend der IVZ-Norm sind folgende Bodenfreiheiten einzuhalten:

  • Verkehrsschilder bei Hochaufstellung 2,00 m
  • Verkehrsschilder über Rad- und Fußwegen 2,25 m
  • Bei Wegweisern 1,50 m
  • Verkehrsschilder auf Inseln und Verkehrsteilern 0,60 m
  • Verkehrsschilder bei Tiefaufstellung mit zweibeinigen Rohrrahmen 1,00 m
Bestimmung der RohrpfostenlängeBestimmung der Rohrpfostenlänge

Gründung und optionales Zubehör

Die Gründungsart (Verankerung der Rohrpfosten) ist von der Bodenbeschaffenheit und den Verkehrszeichenmerkmalen (Bodenfreiheit, Verkehrsschildfläche) abhängig. Die IVZ-Norm führt hierzu entsprechende Auflistungen.
Soll die Beschilderung eine besondere Flexibilität einnehmen, so ist der Einsatz einer Bodenhülse in Betracht zu ziehen. Sie ermöglicht das einfache Aufstellen und Austauschen insbesondere bei Bedarfsbeschilderungen.

Rohrschellen zur Schildbefestigung am Rohrpfosten

Für die Befestigung der Verkehrsschilder sind Rohrschellen aus Stahl und Aluminium sowie Bandschellen erlaubt. Innerhalb der IVZ-Norm finden Sie eine detaillierte Übersicht aus Verkehrszeichengröße und dem einzusetzenden Lochabstand der Schelle sowie der Anzahl der zu verwendenden Schelle.

Bitte beachten Sie stets, dass es sich bei den Angaben der Schellen um Lochabstände handelt. Diese sind entsprechend der gültigen StVO - Verkehrszeichen angepasst.

Zwischen folgenden Lochabständen wird innerhalb der IVZ Norm untergliedert und findet sich innerhalb der Numerierung wieder

  • Lochabstand 70 mm - Rohrschelle aus Stahl R107
  • Lochabstand 350 mm - Rohrschelle aus Stahl R135
  • Lochabstand 500 mm - Rohrschelle aus Stahl R150
  • Lochabstand 700 mm - Rohrschelle aus Stahl R170

Folgende Schellen sind im brewes Standardsortiment:

  • Rohrschellen für die einseitige und doppelseitige Schildmontage
  • Rohrschellen als Fahnenhalterung für die seitliche Schildmontage
  • Bandschellen für die Spannbandmontage
  • Schneckenschrauben-Schellen für kurzfristige Montage

Sämtliche Rohrschellen eignen sich auch für den Einsatz von StVO - abweichenden Beschilderungen. Bitte bedenken Sie hierbei, dass die tatsächliche Länge der Schellen stets deutlich größer ist. Eine Schelle mit Lochabstand 350 mm ist standardmäßig 400 mm. Bei einer Schildbreite von 400 mm ist diese deshalb nicht zu empfehlen. Aufgrund eines erlaubten Abweichungsspielraum hinsichtlich der Gesamtgröße und einer nicht 100 Prozent exakten Bohrung kann es zu einem ungewollten Überstehen der Schelle kommen.

Als Auswahlhilfe haben wir Ihnen eine Übersicht zum empfohlenen Schelleneinsatz (Seite 3 und 4 des PDFs) zusammengestellt.

Häufige Fragen

Frage:

Warum sind Rohrpfosten und Schilderständer wichtig für Baustellen und Firmengelände?

Antwort:

Rohrpfosten und Schilderständer gewährleisten die stabile Befestigung von Schildern, die auf Baustellen oder Firmengeländen klare Informationen und Sicherheit bieten. Sie ermöglichen die Kennzeichnung von Zufahrten, Gefahrenzonen oder Arbeitsbereichen und tragen zur Orientierung für Mitarbeiter und Besucher bei.

Frage:

Welche Vorteile bieten Rohrpfosten mit Bodenhülsen auf Baustellen?

Antwort:

Bodenhülsen ermöglichen eine flexible und einfache Montage von Schildern. Insbesondere auf Baustellen, wo sich Verkehrswege und Arbeitsbereiche häufig ändern, können Schilder so schnell ausgetauscht oder versetzt werden, ohne dass eine neue Verankerung notwendig ist.

Frage:

Welche Befestigungssysteme eignen sich für Hinweisschilder auf Firmengeländen?

Antwort:

Für Firmengelände sind Rohrpfosten mit Rohrschellen ideal, da sie eine sichere und stabile Montage ermöglichen. Je nach Schildgröße und Anwendungszweck können auch Fahnenhalterungen oder Bandschellen verwendet werden, um eine optimale Positionierung der Schilder zu gewährleisten.
