Unterschiedliche Arten von Rohrmarkierungen
Rohrmarkierungen werden entweder selbstklebend angebracht (als Kennzeichnungsbänder oder Rohrleitungsetiketten) oder mit Hilfe von Schildersystemen mit Schildträgern.

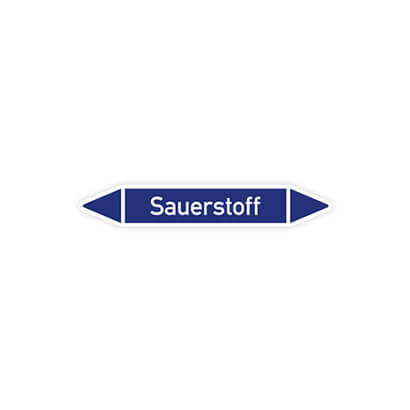

- Selbstklebende Einzelschilder in Pfeilform
- Verschiedene Farben und Aufdrucke je nach Durchflussstoff
- Je nach Fließrichtung ist die überflüssige Pfeilspitze abtrennbar
- Ideal für wechselnde Durchflussrichtungen

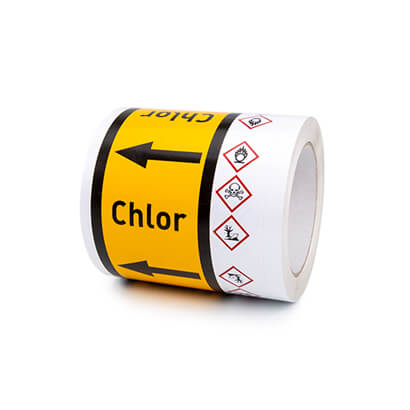

- Rohrleitungsbänder nach DIN 2403
- Rundumkennzeichnung von Rohren für maximale Sichtbarkeit
- Durchflussrichtung mit Pfeilen markiert
- Durchflussstoff und -richtung von allen Seiten erkennbar
- Schildersysteme mit Schilderhaltern

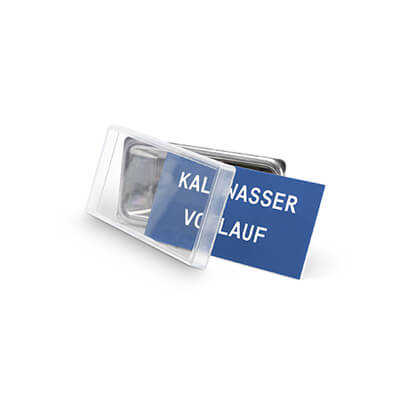

- Bestehen aus Schildträgern für Rohre, Kabel oder Ventile und auswechselbaren Einlegeschildern
- Montage mit Schilderhaltern für Anlagenkomponenten (Kunststoff, Aluminium oder Edelstahl)
Bei Brewes bieten wir Rohrkennzeichnungslösungen für verschiedene Rohrdurchmesser an. Hier eine Übersicht unserer Produkte nach Norm:
| Rohrdurchmesser in mm | Maße der Rohrkennzeichnung in mm | Norm |
| Ø 10 – 25 | 12 x 72 | DIN 2403 |
| Ø 25 - 40 | 26 x 157 | DIN 2403 |
| Ø 40 - 60 | 37 x 222 | DIN 2403 |
| Ø > 60 | 50 x 300 | DIN 2403 |
| Ø 10 – 25 | 12 x 60 | DIN 2404 |
| Ø 25 - 40 | 26 x 130 | DIN 2404 |
| Ø 40 - 60 | 37 x 185 | DIN 2404 |
| Ø > 60 | 51 x 255 | DIN 2404 |
Bei den Rohrleitungsbändern setzen wir auf ein Einheitsmaß mit einer Breite von 110 mm und einer Länge von 33 m.
Umfangreiche Auswahl an Kennzeichnungsprodukten für Rohre und Rohrleitungen nach DIN 2403:
- Rohrleitungsbänder DIN 2403 (Breite: 110 mm, Länge: 33 m)
- Selbstklebende Rohrleitungsetiketten mit beidseitiger Pfeilspitze
- Rohrleitungskennzeichnungsbänder mit Gefahrensymbolen (nach TRGS 201)

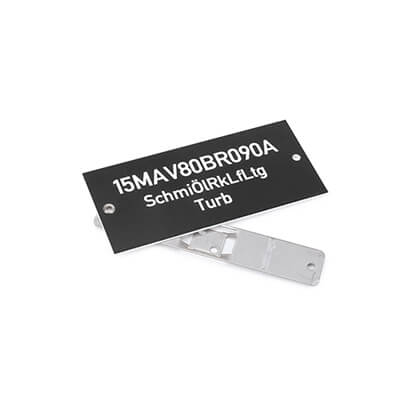

- Temperaturbeständige Rohrleitungsschilder aus Edelstahl/Kunststoff
- Schilderhalter für Rohre, Kabel und Ventile in verschiedenen Materialien
Normen, Regelungen und Vorschriften zu Rohrleitungskennzeichen
Die Kennzeichnung von Wasserleitungen, Gasleitungen und anderen Medien muss gemäß DIN 2403 erfolgen. Wichtige Punkte:
- Schilder und Rohrleitungsbänder müssen an kritischen Stellen (Abzweigungen, Ventile) angebracht werden.
- Schildbefestigung muss dauerhaft und korrosionsbeständig sein.
- Gefahrstoffe erfordern zusätzliche Piktogramme (nach GefStoffV).
Für eine lückenlose Rohrbeschriftung empfehlen wir:
- Metallschilder mit Schildträgern für hohe Beständigkeit
- Kunststoff-Rohrleitungsetiketten für einfache Anwendung
- Rohrleitungsbänder nach DIN 2403 für vollständige Umwicklung
Durch die richtige Rohrleitungskennzeichnung nach DIN 2403 wird die Sicherheit in Anlagen gewährleistet – von der Kennzeichnung von Gasleitungen bis zur Wasserleitungsetikettierung.
Nicht erdverlegte Rohrleitungen – DIN 2403
Speziell bei nicht erdverlegten Rohrleitungen ist der Durchflussstoff nach DIN 2403:2014-06 zu kennzeichnen. Ausgeschlossen ist hierbei die Kennzeichnung von Rohrleitungen auf Schiffen in meerestechnischen Anlagen (DIN ISO 14726).
Die Kennzeichnung der Durchflussstoffe erfolgt durch Kennzahlen (Gruppen) und Farben, die in der DIN 2403 festgelegt sind. Zusätzlich wird der Durchflussstoff durch Wortangabe, Formel oder ein Kurzzeichen angegeben. Die Einteilung in die 10 Hauptgruppen erfolgt nach der Art bzw. den allgemeinen Eigenschaften des in der Rohrleitung beförderten Mediums. Jeder Hauptgruppe der Rohrkennzeichnung ist eine bestimmte Farbe zugeordnet:
| Gruppe | Durchflussstoff | Gruppenfarbe |
Beispielbild | Schriftfarbe | Zusatzfarbe |
| 1 | Wasser | grün |
|
weiß | - |
| 2 | Wasserdampf | rot |
|
weiß | - |
| 3 | Luft/Vakuum | grau |
|
schwarz² | - |
| 4 | brennbare Gase | gelb |
|
schwarz² | rot³ |
| 5 | nicht brennbare Gase | gelb |
|
schwarz² | schwarz² |
| 6 | Säuren | orange |
|
schwarz² | - |
| 7 | Laugen | violett |
|
weiß | - |
| 8 | brennbare Flüssigkeiten/Feststoffe | braun |
|
weiß | rot³ |
| 9 | nicht brennbare Flüssigkeiten/Feststoffe | braun |
|
weiß | schwarz² |
| 0 | Sauerstoff | blau |
|
weiß | - |
Die Norm DIN 2403 beschreibt im Allgemeinen wie Rohre beschriftet werden müssen. Rohre sind entsprechend der DIN 2403 in angemessenen Abständen an betriebswichtigen und gefahrenträchtigen Punkten deutlich sichtbar, dauerhaft und auf Basis der Gefährdungsbeurteilung des Unternehmens zu kennzeichnen. Hierbei handelt es sich um kritische Stellen wie z.B. Anfang, Ende, Abzweigungen, Ventile, Wanddurchführungen oder Armaturen. Dabei sind die örtlichen Bedingungen, insbesondere die jeweiligen Durchflussstoffe, zu berücksichtigen.
Die Anforderungen an die Norm 2403 basieren auf der vereinfachten Kennzeichnung nach TRGS 201. Die Kennzeichnung muss beinhalten:
- Die Gruppen- und Zusatzfarbe des Durchflussstoffes nach obiger Tabelle
- Die Durchflussrichtung muss mittels Pfeiles angegeben werden. Bei wechselnder Durchflussrichtung sind beide Richtungen mittels Pfeiles anzugeben. Durchflussrichtungen sind in der Schriftfarbe nach Tabelle 1 auszuführen.
- Die Angaben des Durchflussstoffes haben durch Wortangabe, chemische Formel, Kennzahl oder Kurzzeichen zu erfolgen. Die Angabe des Durchflussstoffes ist in der Schriftfarbe nach oben genannter Tabelle auszuführen. Bei Verwendung von Kennzahlen ist eine Erläuterung der Daten an den betriebswichtigen Punkten auszuhängen oder auszulegen.
- Wenn es sich bei den Durchflussstoffen um Gefahrenstoffe nach dem Chemikaliengesetz handelt, sind Gefahrenpiktogramme zu verwenden.
Zudem muss die Kennzeichnung durch Aufkleber, Anstriche oder Schilder deutlich erkennbar und dauerhaft lesbar sein. Bei der Kennzeichnung mittels Bänder sollte das Rohr vollständig umschlossen sein, die Enden überlappen und die jeweiligen Sicherheitshinweise sich mindestens viermal wiederholen. Die Größe der Kennzeichnung ergibt sich aus der erforderlichen Erkennungsweite:
- Erkennungsweite = Schriftgröße h * Distanzfaktor Z (Z = 300 bei Schrift, Z = 40 bei Gefahrensymbolen)
Kennzeichnung von Heizungsanlagen (Kennfarben) - DIN 2404
Der Deutsche Normenausschuss hat bestimmte Farbgebungen für Heizungsrohrleitungen definiert. Die Kennfarben sind in der Norm abgebildet und müssen für die unterschiedlichen Heizungsrohre zur Kennzeichnung genutzt werden.
Kennzeichnung von Kälteanlagen und Kühleinrichtungen - DIN 2405
Rohrleitungen für Kältemittel in Kälteanlagen und Kühlmittel in Kühleinrichtungen, die nicht innerhalb eines geschlossenen Bausatzes verlegt sind, sind nach DIN 2405 zu kennzeichnen.
Bestimmungen und Vorschriften für Rohrleitungskennzeichnungen
Entsprechend VBG 1 §49 und DIN 2403 sind im Interesse der Sicherheit alle nicht erdverlegten Rohrleitungen nach ihren Durchflussstoffen zu kennzeichnen. Die DIN 2403 gibt vor:
- Durchflussstoffe, die nach dem Chemikaliengesetz als Gefahrstoffe eingestuft werden, mit Gefahrensymbolen zu kennzeichnen
- bei radioaktiven Durchflussstoffen zusätzlich ein anzubringen
Eine eindeutige Kennzeichnung dient der sachgerechten Instandhaltung, einer wirksamen Brandbekämpfung und als Hinweis im Havariefall. Die Beschriftungsschilder für Rohre sollen außerdem auf Gefahren hinweisen, um Unfälle und gesundheitliche Schäden zu vermeiden. Durch die Farbkennzeichnung der Leitungen wird deutlich, mit welchen Gefahren zu rechnen ist.
Für eine optimale Planung von Erweiterungen der Rohrleitungen ist eine übersichtliche Kennzeichnung von Durchflussstoff und Durchflussrichtung hilfreich.
Die farbliche Kennzeichnung und Beschriftungen sollte in einem Abstand von maximal 10 m über die Rohrlänge und an betriebswichtigen und gefahrenträchtigen Punkten erfolgen:
- am Anfang der Rohrleitung
- am Ende der Rohrleitung
- an Abzweigungen und Verteilern
- an Armaturen, Ventilen und Wanddurchgängen
Darüber hinaus erleichtert eine entsprechende Kennzeichnung das Verfolgen der Rohrleitungen bei unübersichtlicher Leitungsführung. Deshalb ist es auch wichtig, dass immer die Durchflussrichtung des Mediums durch einen Fließrichtungspfeil angezeigt wird. Bei wechselnden Durchflussrichtungen werden Schilder mit beiderseitigen Fließrichtungsfeilen verwendet.
Rohrleitungskennzeichner für Gefahrstoffe
Die Gefahrstoffverordnung GefStoffV verlangt, dass Durchflussstoffe mit gefährlichen Eigenschaften zusätzlich mit dem entsprechenden Gefahrensymbol und Gefahrenbezeichnung versehen werden.
Produktempfehlung vom Experten – direkt aus dem Produktmanagement
"Rohrleitungen, die nicht erdverlegt sind, müssen gemäß der aktuellen DIN 2403 sowie – bei gefährlichen Stoffen – nach TRGS 201 eindeutig, dauerhaft und gut sichtbar gekennzeichnet werden. Die internationale Norm ISO 20560 erweitert diese Anforderungen um standardisierte Sicherheitszeichen nach ISO 7010 sowie ergänzende Informationen zur exakten Identifikation der enthaltenen Medien. Mit unseren hochwertigen Rohrleitungskennzeichnungen aus eigener Fertigung setzen Sie auf eine normgerechte Lösung, die auch unter extremen Bedingungen verlässlich bleibt – für mehr Sicherheit, Übersicht und Rechtskonformität im gesamten Anlagenbereich."
B. Gorski
Produktmanager für Kennzeichnung
Häufige Fragen
Frage:
Was muss beim Einsatz von Rohrmarkierungen beachtet werden?
Antwort:
Je nach Einsatzort und den damit verbundenen äußeren Einflüssen, die auf die Schilder der Rohrleitungskennzeichnung wirken, ist das richtige Material auszuwählen.
Folgende äußere Einflüsse können die Lesbarkeit und Langlebigkeit von Rohrmarkieren beeinflussen:
- Temperatur
- Abrieb
- UV-Strahlen
- Wetter
- Schmutz
- Chemikalien
Bei rauen Umgebungen, empfehlen wir von Brewes, robuste Metallschilder, da diese langfristig deutlich kosteneffizienter und sicherer im Vergleich zu Aufklebern sind. An manchen Stellen ist es ratsam, auf Hilfsmittel wie Schilderhalter und dazugehöriges Befestigungsmaterial zurückzugreifen, um ein schnelles und einfaches sowie dauerhaftes Markieren der Rohre gewährleisten zu können.
Frage:
Warum Rohre richtig gekennzeichnet werden sollten.
Antwort:
Nicht selten handelt es sich bei Durchflussstoffen auch um kritische Gefahrenstoffe. Es ist naheliegend, dass entsprechende Gefahren eindeutig und dauerhaft gekennzeichnet werden müssen. Die Markierung stellt sicher, dass im Havarie-Fall schnell und richtig gehandelt werden kann. Dies setzt allerdings ein ganzheitliches und einheitliches Kennzeichnungssystem voraus, das auch für weniger gefährliche Durchflussstoffe zur Anwendung kommt. Hier die wichtigsten Aspekte im Überblick:
- Um im Schadensfall oder bei Reparaturen schnell zu erkennen, welche Rohrleitungen gesperrt sind oder wo Absperrbereiche eingerichtet werden müssen
- Die Rohrleitungsbeschriftung sorgt für eine schnelle Gefahrenerkennung für Personal, Wartungsfirmen und Rettungskräfte.
- Eine verbesserte Übersicht dient der Prozessoptimierung insgesamt, z.B. bei Wartungsarbeiten.
Eine falsche Markierung innerhalb der Anlage kann zu ernsthaften Personen- und Sachschäden führen.
Bereits während der Anschaffungsphase ist es wichtig, dass sich der Betreiber mit einer ordnungsgemäßen Kennzeichnung auseinandersetzt. Diese erfolgt entweder durch externe Sachverständige, beispielsweise Fachplaner des Anlagenherstellers, Arbeitsschutzbüros, Industrieservice-Anbieter oder durch interne Sicherheitsfachkräfte. In jedem Fall müssen die verantwortlichen Fachkräfte qualifiziert sein, da z.B. bauliche Bedingungen eine Rolle spielen, welche bei der Sicherheitskennzeichnung spezifisch zu beachten sind. Zusätzlich müssen die Verantwortlichen neben der Rohrmarkierung Flucht- und Rettungswege planen und ausschildern.
