Beratung zu Rohrleitungsbänder

Die DIN-Norm 2403:2018-10 legt die Art der Rohrkennzeichnung fest. Eine Möglichkeit der Rohrleitungskennzeichnung neben dem Einsatz von Schildsystemen ist die Verwendung von Rohrleitungsaufklebern in Form von Endlosbändern. Diese werden über den kompletten Umfang des Rohres und die Enden überlappend verklebt. Der Vorteil der Rohrkennzeichnung mit selbstklebenden Bändern ist, dass die Beschriftung aus allen Winkeln und von allen Seiten erkennbar ist. Außerdem sollte die Kennzeichnung regelmäßig wiederholt und an Abzweigungen sowie Wanddurchgängen durchgeführt werden.

Das richtige Format und Material finden

Rohrleitungen müssen gemäß der DIN-Norm 2403 deutlich und dauerhaft an allen relevanten Stellen gekennzeichnet werden. Maßgebend ist die ausreichende Erkennbarkeit der Rohrkennzeichnung. Um die verschiedenen Maße von Rohrdurchmessern abzudecken und eine bestmögliche Lesbarkeit sicherzustellen, bietet die Brewes GmbH Kennzeichnungsbänder für folgende Rohrdurchmesser an:

Rohrdurchmesser in mm Format L x B Rolle erhältlich als
15 ≤ 50 33 lfm x 110 mm Standdard- und Wunschprodukt
50 ≤ 100 33 lfm x 110 mm Standdard- und Wunschprodukt
> 100 33 lfm x 200 mm Wunschprodukt


Eine weitere Vorgabe der DIN-Norm 2403 lautet, dass über den kompletten Umfang des Rohres, der Inhaltsstoffname mindestens viermal wiederholt werden muss. Bei Brewes GmbH sind wir sogar einen Schritt weitergegangen und bieten zusätzlich eine wiederkehrende Abrissperforation der Rohrleitungsbänder und die seitliche Abziehhilfe an, um die Handhabung der Rohrleitungsbänder noch einfacher zu machen. Bei Brewes erhalten Sie Rohrleitungsbänder in höchster Qualität, hergestellt aus resistenter Polyesterfolie, die beständig gegen Lösungsmittel, verdünnte Säuren und Laugen ist.

Rohrleitungsband mit PerforationRohrleitungsband mit Perforation
Praktische Abrissperforation
Rohrleitungsband mit AbziehhilfeRohrleitungsband mit Abziehhilfe
Seitliche Abziehhilfe

DIN 2403 farbliche Kennzeichnung von Rohrleitungen

Laut der DIN-Norm 2403 werden alle Durchflussstoffe je nach Stoffeigenschaften in 10 Stoffgruppen kategorisiert. Jede dieser Gruppen besitzt eine eindeutige Farbkodierung. Basisfarben und Zusatzfarben sind mit genauer RAL-Farbe in der DIN-Norm 2403 festgelegt. In der Tabelle finden Sie die Auflistung der Durchflussstoffgruppen mit der farblichen Zuordnung:

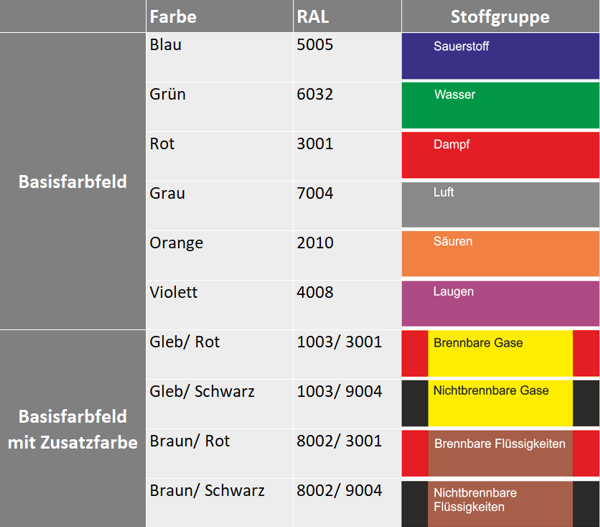

Übersicht der Farbgebung der StoffgruppenÜbersicht der Farbgebung der Stoffgruppen

Die farbige Unterteilung sollte stets beachtet werden. Sie ermöglicht eine schnelle optische Zuteilung zur jeweiligen Stoffgruppe.

Ihr Durchflussstoff ist ein Gefahrstoff?

Brennende Flüssigkeiten, Gasen, Laugen, Säuren, Gemische und Dämpfe, die nach § 23 GefStoffV (Gefahrstoffverordnung) als Gefahrstoffe einzuordnen sind, bekommen zusätzliche Gefahrensymbole gemäß CLP/GHS zugewiesen. Durch die Abbildung dieser GHS-Symbole werden die vom Durchflussstoff ausgehenden Gefahren verdeutlicht. Bei Brewes garantieren wir eine fachgerechte Gefahrenbeurteilung von fast 500 Inhaltsstoffen durch einen Partner aus der Chemie-Branche.

GHS08 Gesundheitsgefahr - Krebserzeugend, Mutagen, Reproduktionstoxisch, Sensibilisierung der Atemwege, Spezifische Zielorgan-Toxizität, AspirationsgefahrGHS08 Gesundheitsgefahr - Krebserzeugend, Mutagen, Reproduktionstoxisch, Sensibilisierung der Atemwege, Spezifische Zielorgan-Toxizität, Aspirationsgefahr
GHS05 Ätzwirkung - Ätzende StoffeGHS05 Ätzwirkung - Ätzende Stoffe
GHS06 Totenkopf mit gekreuzten Knochen - Akute ToxizitätGHS06 Totenkopf mit gekreuzten Knochen - Akute Toxizität
GHS07 Ausrufezeichen - Akute Toxizität - Reizung der Haut, Augenreizung, Sensibilisierung der Haut - Spezifische Zielorgan-ToxizitätGHS07 Ausrufezeichen - Akute Toxizität - Reizung der Haut, Augenreizung, Sensibilisierung der Haut - Spezifische Zielorgan-Toxizität

Rohrkennzeichnung nach Wunsch

Sollten Sie Ihren Durchflussstoff nicht in unserem Standardsortiment finden, bieten wir die Herstellung mit Ihrem persönlichen Wunschtext, auch mit GHS-Gefahrensymbolen und ISO 7010 Warnhinweisen, an. Bei Ihrem Wunschartikel genießen Sie ebenfalls die Vorteile der Endlos-Rohrleitungsbänder mit Ihrer Abrissperforation und der Abziehhilfe. Sprechen Sie uns an. Wir erstellen Ihnen gern Ihr unverbindliches Angebot.

Aufbau eines RohrleitungsbandesAufbau eines Rohrleitungsbandes

Häufige Fragen zu Rohrleitungsbänder nach der DIN-Norm 2403

Was muss bei der Anbringung von Rohrleitungsbändern beachtet werden?

Rohrleitungen sollten über den kompletten Umfang sowie an allen relevanten Stellen wie z.B. Anfang, Ende, Abzweigungen, Wanddurchführungen und Ventile deutlich und dauerhaft gekennzeichnet werden. Man muss dabei achten, dass ein entsprechender Rohrumfang mit dem richtigen Format des Rohrleitungsbandes gekennzeichnet wird. Beklebt werden entweder blanke oder isolierte Rohrleitungen.

Wichtig für einen optimalen Halt ist ein fett-, öl- und staubfreier Untergrund. Wir empfehlen den Einsatz von Industrieschnellreiniger. Die Mindesttemperatur von +5°C beim Verkleben der Rohrleitungsbänder sollte nicht unterschritten werden. Nutzen Sie, falls vorhanden, eine Andruckrolle, um den Halt des Etiketts zu verbessern.

Welche Alternative bietet Brewes an für Rohre wo nicht der komplette Rohrumfang gekennzeichnet werden kann?

Kann der komplette Umfang eines Rohres nicht mit einem Rohrleitungsband beklebt werden, empfehlen wir unsere normgerechten Rohrleitungsetiketten, die punktuell verklebt werden können. Sie können diese auch als Ergänzung zu den Rohrleitungsbändern verwenden.

Welches Format von den Rohrleitungsbändern wird für Rohrdurchmesser ab 100 mm empfohlen?

Für Rohrleitungen mit dem Rohrdurchmesser ab 100 mm empfehlen wir unsere individuellen Rohrleitungsbänder RLWT2033. Nutzen Sie dazu unseren Online Produktkonfigurator, um Ihre gewünschten Layouts hochzuladen.

Kann ich Materialmuster bei Brewes erhalten?

Sie möchten testen, ob das Produkt für Ihren Anwendungszweck genau richtig ist? Wir stellen Ihnen Materialmuster unserer Rohrleitungsbänder bereit. Fragen Sie uns an.

Normen, Regelungen und Vorschriften für Rohrleitungsbänder

Rohrleitungskennzeichnung mit endlosen Bändern zählt zu dem Sicherheitskennzeichen und ist somit von Normen und Regelungen abhängig. Folgende Vorschriften und Normen müssen Sie beachten, damit Ihre Rohrleitungen ordnungsgemäß gekennzeichnet werden:

Rohrleitungskennzeichnung nach der DIN-Norm 2403:2018-10

Die DIN-Norm 2403 gilt für die Kennzeichnung nichterdverlegter Rohrleitungen nach dem Durchflussstoff. Die Kennzeichnung der Inhaltsstoffe erfolgt durch Kennzahlen (Gruppen) und Farben, die in der DIN-Norm 2403 festgelegt sind. Zusätzlich wird der Durchflussstoff durch Namen, Formel oder ein Kurzzeichen angegeben.

Die ASR 1.3 – Sicherheits- und Gesundheitsschutzkennzeichnung

ASR (Arbeitsstättenregeln), mittlerweile "Technische Regeln für Arbeitsstätten", sind detaillierte Handlungsanweisungen zum Thema Arbeitsschutz und unterstützen den Anwender bei der Umsetzung der Arbeitsstättenverordnung (ArbStättV). Die ASR weist darauf hin, dass alle durch die Rohrleitungen transportierten Gefahrstoffe gemäß Gefahrstoffverordnung eingestuft werden müssen.

Die Verordnung zum Schutz vor gefährlichen Stoffen (Gefahrstoffverordnung - GefStoffV)

Die Gefahrstoffverordnung soll Menschen und auch die Umwelt vor schädlichen Einflüssen schützen. Die Verordnung zum Schutz vor gefährlichen Stoffen beinhaltet unter anderem Vorgaben zur Gefährdungsbeurteilung, Kennzeichnung, Verpackung und Einstufung der Gefahrstoffe.

Rohrleitungsbänder für die Besschriftung von Heizungsanlagen nach DIN 2404

Eine vorschriftsmäßige Kennzeichnung von Rohrleitungen erfüllt mehrere Sicherheitsaspekte und sorgt dafür, dass auf potentielle Gefahrenquellen hingewiesen wird. Große Anlagen mit einer Vielzahl von Rohrleitungen sind oft unübersichtlich und führen explosive oder gefährliche Durchflussstoffe. Gerade hier kommt es auf eine fachgerechte und übersichtliche Kennzeichnung an, um in jedem Fall richtig reagieren zu können.

Ausreichend markierte Rohrleitungen sorgen für eine schnelle Gefahrenerkennung. Rettungskräfte und Mitarbeiter können im Falle einer Havarie direkt erkennen, wo besonders gefährliche Stoffe durchfließen.

Für die Kennzeichnung von Heizungsanlagen gilt die DIN 2404. Diese Norm regelt die farbliche Kennzeichnung von Rohren einer Heizungsanlage.

Bei Brewes erhalten Sie hochwertige Rohrleitungsbänder zur Rohrleitungskennzeichnung nach DIN 2404 für Heizungsanlagen.

  • Material: hochwertige, selbstklebende Vinylfolie
  • Temperaturbeständigkeit: -40 °C bis +110 °C
  • witterungsbeständig

Beratung zu Rohrleitungskennzeichen nach der ISO-Norm 20560

Die erste globale Kennzeichnungsnorm für nichterdverlegte Rohrleitungen ersetzt nicht die bisher bekannteste Rohrleitungskennzeichnungsnorm DIN 2403, sondern bietet eine sinnvolle Alternative überall dort, wo es darauf ankommt, internationale Dienstleister und Rettungsdienste auf erhöhte Risiken hinzuweisen. Neu in der ISO-Norm 20560 ist auch die größere Menge an Information, die durch diese Rohrkennzeichnung kommuniziert werden kann.



  DIN 2403 ISO 20560
Farbfelder Basisfarbfeld Basis- und Sicherheitsfarbe
Symbole/Piktogramme GHS-Warnsymbole GHS- und ISO 7010-Warnsymbole
Angabe der Durchflussrichtung Durch Pfeil Durch Pfeil (zur Verdeutlichung der Fließrichtung optional auf separatem Feld in Kontrastfarbe möglich)
R & I Information nicht vorgesehen optional als zusätzliche Information
Fließmedium in zweiter Sprache nicht vorgesehen optional als zusätzliche Sicherheitsinformation
Kennzeichnungselemente der DIN 2403 und der ISO-Norm 20560 im Vergleich



Die Rohrkennzeichnung nach der ISO-Norm 20560 besteht aus 5 Elementen, die Sie bei Ihrer Bestellung bei Brewes angeben:

  • die Basis-Farbe, auf die die Inhaltsbezeichnung und weitere Sicherheitsinformationen wie der Stoffname in zweiter Sprache, Temperatur und Druck angegeben werden können
  • die optionale Sicherheitsfarbe für die Visualisierung des erhöhten Risikos bei Gefahrstoffen
  • Name der Substanz (optional zweisprachig)
  • Relevante Gefahrstoffsymbole und ISO 7010-Warnpiktogramme (wenn zutreffend)
  • Zusätzliche Sicherheitsinformationen (optional)

Bei Brewes erhalten Sie Rohrleitungsbänder in höchster Qualität, hergestellt aus resistenter Polyesterfolie, die beständig gegen Lösungsmittel, verdünnte Säuren und Laugen ist. Das Material ist witterungsbeständig, ideal für Innen- und Außenbereich und hat eine Temperaturbeständigkeit von -40°C bis +150°C. Standardweise fertigen wir Rohrkennzeichnung nach der ISO-Norm 20560 für Rohrdurchmesser bis 150 mm an. Formate passend für größere Durchmesser bitte separat anfragen.

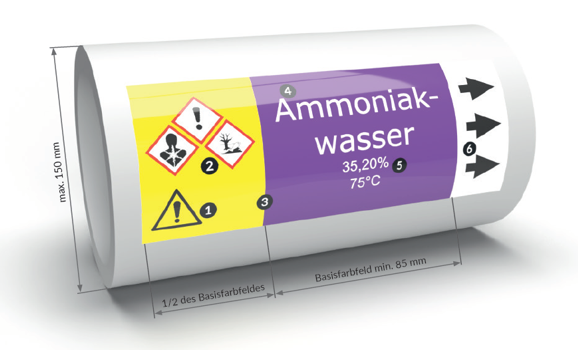

Aufbau von Rohrleitungsbändern nach ISO 20560Aufbau von Rohrleitungsbändern nach ISO 20560

Anders als in der DIN-Norm 2403 werden in der ISO-Norm 20560 alle Gefahrstoffe mit dem zusätzlichen gelben Sicherheitsstreifen gekennzeichnet. Neu im Vergleich mit der DIN-Norm 2403 ist auch eine separate Stoffgruppe für Löschmedien, die in verschiedenen Brandschutzanlagen eine Verwendung finden. Die Anzahl der Stoffgruppen wurde reduziert und die Farbkodierung vereinfacht.

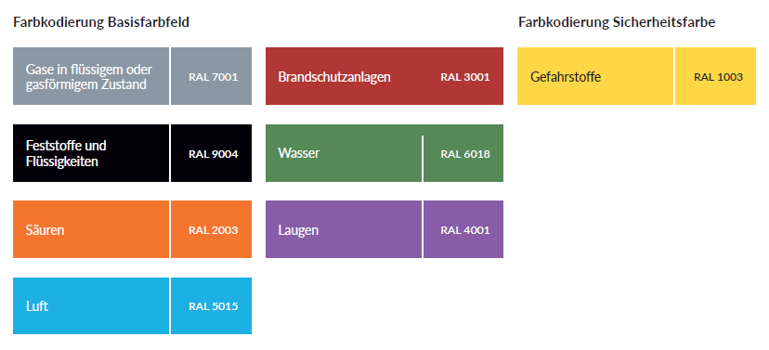

Farbkodierung der Rohrleitungskennzeichnung nach StoffgruppenFarbkodierung der Rohrleitungskennzeichnung nach Stoffgruppen

Dank unseres Fachwissens und unserer Erfahrung mit Rohrleitungskennzeichnung können wir Ihren Standort vollständig mit Rohrbeschilderung ausstatten, die auf der ISO-Norm 20560 basiert.

Benötigen Sie weitere Informationen über die ISO-Norm 20560 oder möchten sich gleich ein Angebot für die Rohrleitungskennzeichnung für Ihren Standort zukommen lassen? Dann wenden Sie sich gerne an uns. Überzeugen Sie sich auch selbst von der Qualität der Materialien, die wir zur Herstellung der ISO 20560-Rohrmarkierung verwenden, und bestellen Sie heute noch Ihre individuellen Muster.

Sind Sie auf der Suche nach anderer Art der Rohrkennzeichnung, da sind Sie bei uns genau richtig. Lassen Sie uns gemeinsam eine passende Rohrkennzeichnung für Ihren Betrieb finden.

Häufige Fragen zu Rohrleitungsbänder nach der ISO-Norm 20560

Was muss bei der Anbringung von Rohrleitungsbändern beachtet werden?

Rohrleitungen sollten über den kompletten Umfang sowie an allen relevanten Stellen wie z.B. Anfang, Ende, Abzweigungen, Wanddurchführungen und Ventile deutlich und dauerhaft gekennzeichnet werden. Man muss dabei achten, dass ein entsprechender Rohrumfang mit dem richtigen Format des Rohrleitungsbandes gekennzeichnet wird. Beklebt werden entweder blanke oder isolierte Rohrleitungen.

Wichtig für einen optimalen Halt ist ein fett-, öl- und staubfreier Untergrund.  Wir empfehlen den Einsatz von Industrieschnellreiniger. Die Mindesttemperatur von +5°C beim Verkleben der Rohrleitungsbänder sollte nicht unterschritten werden. Nutzen Sie, falls vorhanden, eine Andruckrolle, um den Halt des Etiketts zu verbessern.

Sind Materialmuster bei Brewes erhältlich?

Sie möchten testen, ob das Produkt für Ihren Anwendungszweck genau richtig ist? Wir stellen Ihnen Materialmuster unserer Rohrleitungsbänder bereit. Fragen Sie uns an.

Normen, Regelungen und Vorschriften für Rohrleitungsbänder nach ISO 20560

Rohrleitungskennzeichnung mit endlosen Bändern zählt zu dem Sicherheitskennzeichen und ist somit von Normen und Regelungen abhängig. Folgende Vorschriften und Normen müssen Sie beachten, damit Ihre Rohrleitungen ordnungsgemäß gekennzeichnet werden.

Rohrleitungskennzeichnung nach der internationalen ISO-Norm 20560

Die ISO-Norm 20560 gilt für die Kennzeichnung nichterdverlegter Rohrleitungen nach dem Durchflussstoff. Die Kennzeichnung der Inhaltsstoffe erfolgt durch Stoffgruppen und Farben, die in der ISO-Norm 20560 festgelegt sind. Zusätzlich wird der Durchflussstoff durch Namen, Formel oder ein Kurzzeichen angegeben. Da die ISO-Norm 20560 nicht unmittelbar in den einzelnen Ländern rechtswirksam ist, muss diese erst durch eine Implementierung in die jeweilige Gesetzgebung der Staatengemeinschaft verbindlich umgesetzt werden.

CLP/GHS-Verordnung

Das Global harmonisierte System zur Einstufung und Kennzeichnung von Chemikalien (GHS) regelt die weltweit einheitliche Kennzeichnung von Gefahrstoffen.

Warnschilder nach der DIN EN ISO-Norm 7010

Diese Warnschilder und Warnzeichen dienen zur Kennzeichnung von Gefahrenstellen in Betrieben, öffentlichen Einrichtungen und Gebäuden.
