Rohrleitungskennzeichnung - Sicherheit in Fließrichtung
Einfache und schnelle Arbeitssicherheit mittels Rohrleitungskennzeichnung
Die Kennzeichnung nichterdverlegter Rohrleitungen je nach Durchflussstoff ist ein unerlässlicher Arbeitsschritt zur Vermeidung wesentlicher Gefahren. Tagtäglich sind Arbeiten an Rohrleitungssystemen durchzuführen, welche teils gefährliche Stoffe transportieren und somit eine potentielle Gefahr bilden. Eine schnelle und unmissverständliche Leitungsübersicht ist dabei für die Sicherheit Ihrer eigenen Mitarbeiter als auch für externe Personen unerlässlich.
Wir bieten Ihnen hierfür das komplette Spektrum an normgerechten Rohrleitungskennzeichen und Kennzeichungsbändern an.

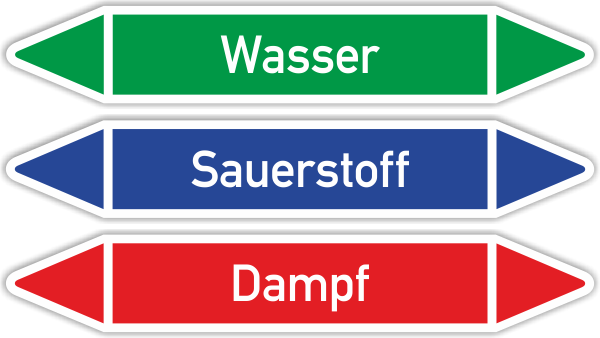

Normgerechte Rohrleitungskennzeichnung
Die normgerechte Kennzeichnung von Rohrleitungssystemen ist durch die DIN 2403 gesetzlich festgelegt. In dieser werden die eindeutige Kennzeichnung der Durchflussstoffe sowie die mögliche Gefahreneinstufung mittels einer klaren Beschriftung, der farblichen Gestaltung sowie der Anbringung von Pfeilrichtungen und Gefahrenstoffsymbolen einheitlich festgelegt. Eine entsprechende Übersicht haben wir im Fortlauf für Sie zusammengestellt.
Durchflussstoff | Gruppenfarbe | RAL- Nummer | Schriftfarbe |
Wasser | Signalgrün | RAL 6032 | Signalweiß |
Wasserdampf | Signalrot | RAL 3001 | Signalweiß |
Luft | Signalgrau | RAL 7004 | Signalschwarz |
Brennbare Gase | Signalgelb | RAL 1003 | Signalschwarz |
Nichtbrennbare Gase | Signalgelb | RAL 1003 | Signalschwarz |
Säuren | Signalorange | RAL 2010 | Signalschwarz |
Laugen | Signalviolett | RAL 4008 | Signalweiß |
Brennbare Flüssigkeiten und Feststoffe | Signalbraun | RAL 8002 | Signalweiß |
Nichtbrennbare Flüssigkeiten und Feststoffe | Signalbraun | RAL 8002 | Signalweiß |
Sauerstoff | Signalblau | RAL 5005 | Signalweiß |
Bei brennbaren Gasen, Flüssigkeiten und Feststoffen ist noch Signalrot als Zusatzfarbe möglich. Nicht brennbare Gase, Flüssigkeiten und Feststoffe können noch durch die Farbe Signalschwarz ergänzt werden.
Der komplette Gesetzestext der DIN 2403 ist beim VDE Verlag unter www.vde-verlag.de erhältlich.
Rohrleitungskennzeichnung - einfache Handhabung für maximale Sicherheit
Rohrleitungskennzeichnungen sind in einem Abstand von maximal 10 m über die Rohrlänge deutlich sichtbar und dauerhaft anzubringen. Außerdem sind risikogefährdete Punkten, wie z. B. am Beginn und Ende der Rohrleitung sowie an möglichen Wanddurchführungen oder Abzweigungen zu kennzeichnen. Die Rohrleitungsmarkierung ist dabei im vollen Rohrumfang mit überlappendem Abschluss anzubringen.
Der durch uns verwendete Thermotransferdruck auf selbstklebende, hochwertige Polyesterfolie sorgt für Langlebigkeit und Witterungsbeständigkeit Ihrer Beschriftung. Der integrierte Abziehstreifen sowie eine entsprechende Perforierung garantieren dabei eine einfache Handhabung und runden die hohe Qualität unserer Produkte ab.
Die Rohrleitungskennzeichen der Brewes GmbH sind je nach Anwendungsgebiet mit oder ohne Gefahrensymbol erhältlich. Zudem sind neben unserem umfangreichen Standardprogramm auch individuelle Drucke nach Ihren Vorgaben möglich. Wir beraten Sie gern und erstellen Ihnen eine entsprechende Vorlage.
